產品名稱

自然對流恒溫箱

產品型號

T860GN

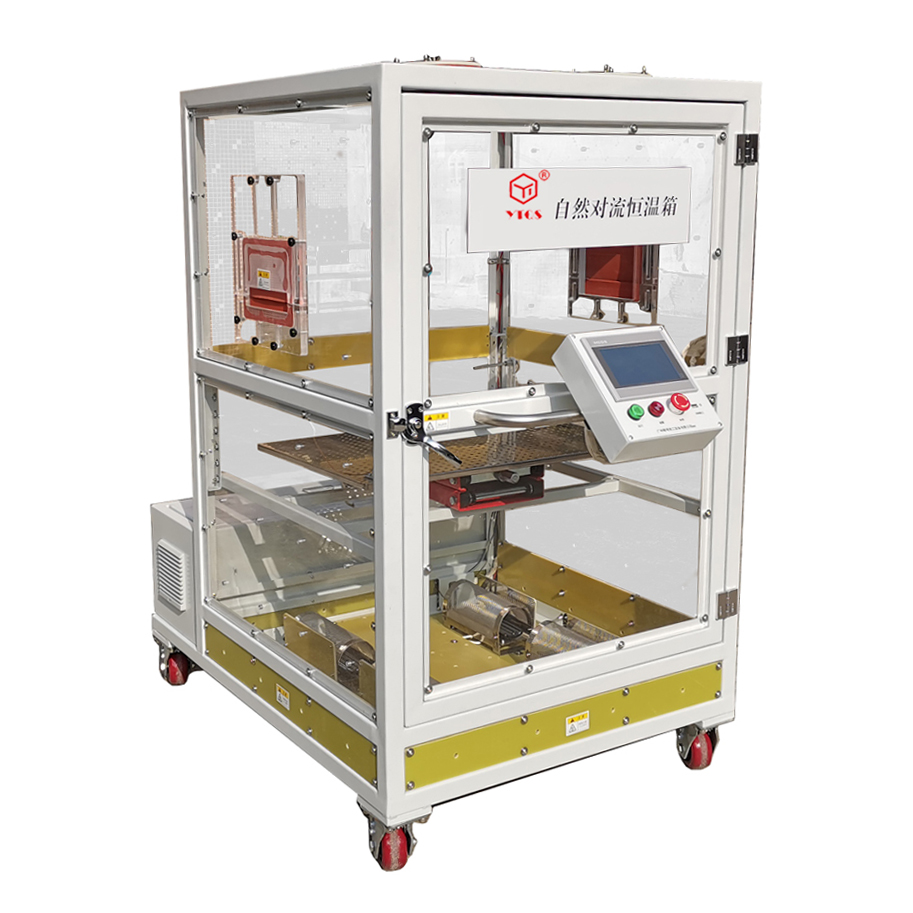

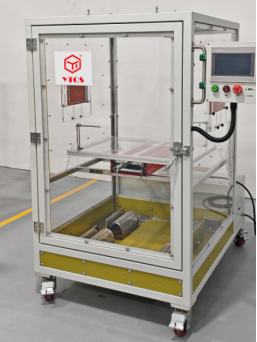

產品圖片

圖片供參考，以實際機臺為準

1 產品概述

1) 常規的烤箱或是恒溫恒濕機都有裝置測試區的循環風扇，在測試區中會有風速的問題產生，其溫度均勻性是透過轉動循環風扇來平衡，雖然透過風循環可以讓測試區的溫度達到均勻性，但是其被測品本身的發熱量也會被循環風所帶走，與實際產品在無風的使用環境下(如客廳、室內)，會有明顯的不一致性。為了模擬真實的自然對流環境，我公司開發出自然對流試驗箱和控制軟件。

2) 為了最大限度保證自然對流試驗，試驗箱不能完全密封，全部采用對流孔板，以保證試驗過程有“對流”。如圖所示，上下左右前后的有機玻璃板均有對流孔。

2 產品技術參數：

1) 溫度范圍：室溫+3℃～70℃，最大溫升45℃，最高溫度≤70℃

2) 控溫精度：﹤±0.5℃

3) 內箱體尺寸：W860mm*D860mm*H1160mm

4) 外箱體尺寸：W1040mm*D1250mm*H1650mm

5) 質量標準：出廠時附9點溫度測試報告。各點測試溫度與9點平均溫度的標準差<2℃。（指定測試溫度點為40℃、50℃、60℃、70℃）

(1) 點平均溫度：試驗箱溫度平衡之后，于指定的9個溫度點，在各該點以10秒為頻率，連續采樣10分鐘，作為該點的點平均溫度。

(2) 設定平均溫度：再以9個位置點的點平均溫度的平均溫度，作為該設定溫度下的設定平均溫度；

(3) 標準差：自各設定溫度下的9點位置的點平均溫度，以標準差公式計算

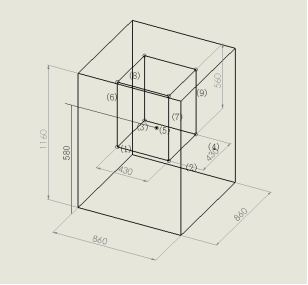

箱內9點溫度均勻度計量點分布

3 主要結構

試驗箱材料

20mm有機玻璃材質

門

W834*H1179

升降臺

730*500，有效升降高度370mm，承重100kg

加熱裝置

采用紅外線加熱，配置反光罩、隔離均流網和絕緣絕熱對流孔板。

手動風門

頂部配置6個手動風門，保證熱承載能力。（測試產品的發熱量需在200W以內）

頂部對流孔板

改成鉸鏈門結構，開度可調，提高熱承載能力。

控制方式

箱內劃分為2個區域，每個區域獨立控制溫度，每個區域有一個溫度傳感器、一套溫度控制器和加熱器。保證整個試驗箱內溫度場的均勻性。

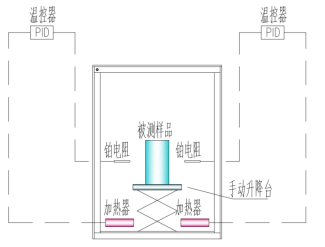

控制原理圖

引線孔

兩側開引線孔，直徑100mm

控制器

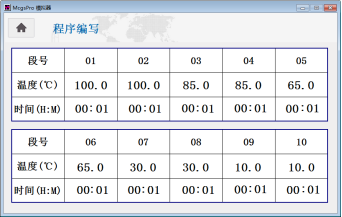

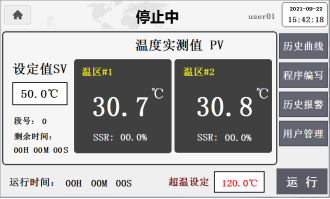

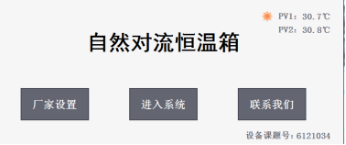

采用微電腦智能控制器

安全保護措施

超溫保護、過流保護、漏電保護

使用電源

AC220V/50Hz，16A

重量

約250KG

4 主要配置清單

序號

名稱

品牌

1

箱體

YUTAI

2

漏電斷路器

施耐德

3

空氣開關

施耐德

4

電力調節器

希曼頓

5

溫控表

YUTAI

6

加熱器

YUTAI

7

溫度傳感器

Omega

8

超溫保護器

韓國rainbow

注：上述配件可能由于供貨周期等原因調整，更換時不低于同等質量品牌。

5使用/安裝條件

1) 安裝場地要求：

(1) 地面平整，通風良好，不含易燃、易爆、 腐蝕性氣體和粉塵。

(2) 附近沒有強電磁輻射源。

(3) 場地地面承重能力不小于 200kg/m2。

(4) 設備周圍留有適當?shù)木S護空間(參考下圖）。

A≥600mm B≥300mm C≥設備外形寬度 D≥600mm

6 本試驗設備禁止

1) 易燃、爆炸、易揮發性物質試樣的試驗或儲存。

2) 生物試樣的試驗或儲存。

3) 強電磁發射源試樣的試驗或儲存。

4) 放射性物質試樣的試驗及儲存。

5) 劇毒物質試樣的試驗及儲存。

6) 試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存。
